Soporte de apertura corredera

SVECOM

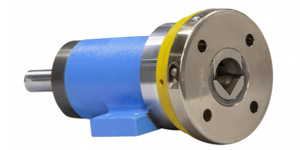

Soporte de apertura corredera

Soporte mecánico de seguridad para eje de bobina
  • Descripción

Los soportes mecánicos de seguridad de apertura corredera son soportes idóneos para bobinar y desbobinar materiales en bobina, utilizando ejes expansibles y no expansibles, permiten simplificar las operaciones de carga y descarga del material con total seguridad.

Con apertura y cierre por desplazamiento manual del plato. Disponibles en versión ligera o pesada. La mordaza puede ser de tipo cuadradillo+redondo o también de tipo cuadradillo+cuadradillo. Utilización con o sin eje. Existen diversos modelos para adaptarse a diferentes cargas. El montaje a máquina puede realizarse por patas de sujeción o por una brida de fijación a la bancada.

Las dimensiones standard disponibles para este modelo de soportes de seguridad de apertura corredera aparecen listadas a continuación.

Características:

  • Capacidad por pareja de soportes: desde 15.600 N hasta 30.000 N (Peso bobina)
  • Par de transmisión máximo: de 1.000 Nm a 1.300 Nm
  • Velocidad máxima: de 1.200 RPM a 1.500 RPM
  • Mordaza standard: de □ 30 Ø 42; □ 35 Ø 50; □ 40 Ø 55
  • Diámetro standard eje: de Ø 45 a Ø 50
  • Otros datos
Soportes de seguridad
Tabla de valores:

Peso máximo Velocidad máxima Apertura inclinada Apertura corredera
(N)
(rpm)
Fijo
Registro axial
Fijo
Registro axial
6000
300
900KLLF1/0
900KLLP1/0



15600
600
900KLPF1/0 (1)(2)(3)
900KLPP1/0 (1)(2)(3)
900KLSF1/2
900KLSP1/2


15600
1200


926KLLF1/0 (1)(2)(3)
926KLLP1/0 (1)(2)(3)
951KLLF1/2 (2)(4)
951KLLP1/2 (4)
30000
1500


926KLPF1/0 (1)(2)(3)
926KLPP1/0 (1)(2)(3)
951KLPF1/2 (2)(4)
951KLPP1/2 (2)(4)
60000
1000
900KLUF1/0
900KLUP1/0



60000
1300


925KLUF1/0
925KLUP1/0


Todos los soportes SVECOM se pueden suministrar en versión brida F (para integrar en la bancada) o en versión patas P (montaje sobre superficie). Los soportes de seguridad modelos 926 y 951 incorporan el nuevo mecanismo de cierre seguro.

Opciones:
(1): Disponible con alimentación neumática axial para el eje expansible.
(2): Disponible con apertura y cierre por accionamiento neumático.
(3): Disponible cuadradillo en V.
(4): Disponible con eje transmisión posición fija.
