Muelles mecanizados

HELICAL

Muelles mecanizados

Muelles de compresión/extensión, torsión o laterales. Elevada repetitividad y baja dispersión. Posibilidad de incorporar una gran variedad de sistemas de sujeción
  • Descripción
  • Otros datos
Muelles mecanizados

Muelles mecanizados

Compresión / Extensión Torsional Traslación lateral

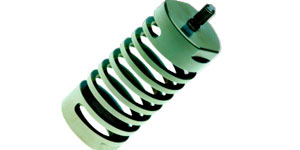

Los muelles mecanizados HELICAL proporcionan valores de rigidez repetitivos y lineales gracias a la ausencia de tensiones residuales asociadas a los muelles arrollados. Una ventaja significativa del muelle HELICAL es la posibilidad de ofrecer espiras múltiples. Con este tipo de configuración (normalmente con doble espira o triple espira) los momentos dinámicos no resueltos de los muelles de espira simple, se compensan evitando la inclinación durante compresión o extensión. Por otra parte, los muelles de espiras múltiples ofrecen al sistema cierto nivel de redundancia ya que la carga se transmite por más de una espira. Otra característica disponible es combinar espiras a derechas y a izquierdas en un mismo elemento lo que previene la rotación al actuar el muelle. La posibilidad de incorporar acabados mecanizados en la misma pieza del muelle hacen que HELICAL sea la solución perfecta para las exigencias de las aplicaciones actuales.

Cuando aplicamos el muelle mecanizado HELICAL a un caso de carga torsional son posibles unas opciones de diseño sin fin. Gracias a que se pueden integrar los elementos de fijación en el mismo muelle, creando un solo elemento, los retos de cómo transferir el par en el muelle ya no son problema. Ahora es más fácil que nunca incorporar fijaciones integradas que permiten obtener un Momento Dinámico Puro en el muelle. Obtenga un funcionamiento más suave y valor añadido haciendo del muelle mecanizado HELICAL la solución para sus exigencias de diseño. Con valores de rigidez lineales y una precisión aproximándose al 1%, el visible resultado destacará su diseño sobre los demás.

Se pueden obtener beneficios adicionales con los muelles mecanizados HELICAL además de su aplicación en casos de compresión/extensión o torsión. Los ingenieros de Helical Products pueden aportar su experiencia en Ingeniería de Elasticidad para diseños de muelles que requieran Traslación Lateral o Inclinada. La Traslación Inclinada es el resultado de fijar un extremo y aplicar un Momento Dinámico en el opuesto. La Traslación Lateral sucede cuando un extremo del muelle está fijado y en el otro se aplica una fuerza o par tal que este extremo permanece paralelo con respecto al primero durante el desplazamiento. Aprovechando la capacidad de los muelles mecanizados HELICAL de proporcionar un comportamiento elástico predeterminado e integrar los elementos de fijación, permite un importante número de posibilidades en el diseño con el misma fiable y constante característica por la que se conoce a Helical Products. Los elementos integrados de fijación en el muelle facilitan su montaje y por consiguiente determinar las fuerzas/pares con una precisión sin precedentes. Cambiar el diámetro interior o exterior, así como el número de espiras, el número de entradas, el ancho de la espira, hacen posible obtener la rigidez deseada en función del eje de desplazamiento.
