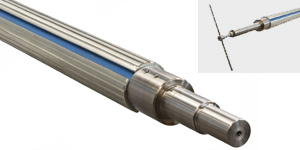

Eje expansible 636/MS

Eje mecánico de tejas
  • Descripción

El eje expansible mecánico modelo 636/MS está particularmente indicado para el bobinado y desbobinado del material con o sin mandriles. Puede utilizarse con bobinas múltiples incluso cuando se trata de bobinas estrechas. El cuerpo central (tabla) está disponible en acero o en aluminio, mientras que las tejas pueden ser de acero, aluminio o recubiertas de goma, en función del material de los mandriles y del par a transmitir. Los pernos, construídos siempre según diseño del cliente, están disponibles en una variedad de aceros diversos. La expansión del eje mecánico del modelo 636/MS se obtiene mecánicamente a través de unos planos inclinados que, accionados por una llave mecánica en uno de los extremos, provoca la expansión de las tejas. Se obtiene el autocentrado del mandril y la capacidad de transmitir pares muy elevados.

Las medidas standard disponibles para este modelo de eje mecánico 636/MS aparecen listadas a continuación.

Características:

  • Diámetro de mandril: de 60 a 300 mm
  • Longitud de tabla: desde 600 hasta 4.000 mm
  • Expansión: 10/12 mm sobre el diámetro
