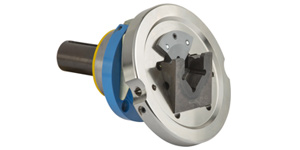

Soporte de apertura inclinada

Soporte mecánico de seguridad para eje de bobina
  • Descripción

Los soportes mecánicos de seguridad de apertura inclinada son soportes idóneos para bobinar y desbobinar materiales en bobina, utilizando ejes expansibles y no expansibles, permiten simplificar las operaciones de carga y descarga del material con total seguridad.

Se abren y cierran por apertura inclinada (abatimiento del plato). Disponibles en versión ligera, pesada y ultrapesada. La mordaza es de tipo cuadradillo. Utilización con o sin eje. Existen diversos modelos para adaptarse a diferentes cargas. El montaje a máquina puede realizarse por patas de sujeción o por una brida de fijación a la bancada.

Las dimensiones standard disponibles para este modelo de soporte de seguridad de apertura inclinada aparecen listadas a continuación.

Características:

  • Capacidad por pareja de soportes: desde 6.000 N hasta 60.000 N (Peso bobina)
  • Par de transmisión máximo: de 235 Nm a 2.500 Nm
  • Velocidad máxima: de 300 RPM a 1000 RPM
  • Mordaza standard: de □ 25-50 a □ 60-80
  • Diámetro standard eje: de Ø 25-30 a Ø 50-60 (Ver tabla en 'Otros datos' para más opciones)
  • Otros datos
Soportes de seguridad
Tabla de valores:

Peso máximo Velocidad máxima Apertura inclinada Apertura corredera
(N)
(rpm)
Fijo
Registro axial
Fijo
Registro axial
6000
300
900KLLF1/0
900KLLP1/0



15600
600
900KLPF1/0 (1)(2)(3)
900KLPP1/0 (1)(2)(3)
900KLSF1/2
900KLSP1/2


15600
1200


926KLLF1/0 (1)(2)(3)
926KLLP1/0 (1)(2)(3)
951KLLF1/2 (2)(4)
951KLLP1/2 (4)
30000
1500


926KLPF1/0 (1)(2)(3)
926KLPP1/0 (1)(2)(3)
951KLPF1/2 (2)(4)
951KLPP1/2 (2)(4)
60000
1000
900KLUF1/0
900KLUP1/0



60000
1300


925KLUF1/0
925KLUP1/0


Todos los soportes SVECOM se pueden suministrar en versión brida F (para integrar en la bancada) o en versión patas P (montaje sobre superficie). Los soportes de seguridad modelos 926 y 951 incorporan el nuevo mecanismo de cierre seguro.

Opciones:
(1): Disponible con alimentación neumática axial para el eje expansible.
(2): Disponible con apertura y cierre por accionamiento neumático.
(3): Disponible cuadradillo en V.
(4): Disponible con eje transmisión posición fija.
