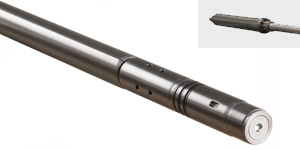

El eje expansible neumático a tejas modelo 639/PSC está particularmente indicado para el bobinado y desbobinado del material con o sin mandriles.
Puede utilizarse con bobinas múltiples incluso cuando se trata de bobinas estrechas. El cuerpo central (tabla) está disponible en acero y en aluminio, en función del peso de la bobina, mientras que las tejas pueden ser de acero, aluminio o recubiertas de goma, en función del material de los mandriles y del par a transmitir. Los pernos, construídos siempre según diseño del cliente, están disponibles en una variedad de aceros diversos. La expansión del eje expansible 639/PSC se obtiene mediante uno o varios pistónes neumáticos que, actuando sobre planos inclinados, provocan la expansión de las tejas y al mismo tiempo obtienen el autocentrado del mandril. Opcionalmente se puede expandir por un sistema de muelles, que garantiza la sujeción de la bobina incluso en el caso de pérdida de presión neumática en la red.
Bajo demanda se puede incorporar un dispositivo de pinzamiento automático del material a bobinar que permite una rápida y ágil maniobra de inicio de rebobinado.
Las medidas standard disponibles para este modelo de eje expansible 639/PSC aparecen listadas a continuación.
Características:
- Diámetro de mandril: de 70 a 500 mm
- Longitud de tabla: desde 800 hasta 4.000 mm
- Expansión: 10/12 mm sobre el diámetro
- Presión de trabajo: mín. 5 bar (recomendado 6 bar)
