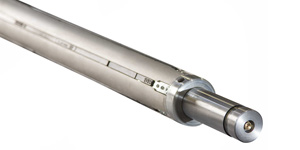

El eje neumático expansible de chaveta larga modelo 640/PL está particularmente indicado para el bobinado y desbobinado del material con mandriles.
Puede utilizarse con todo tipo de mandriles, para el bobinado de bobinas múltiples y para el desbobinado de bobinas de gran diámetro. El cuerpo central (tabla) está disponible en diversos tipos de acero y de aleaciones ligeras, mientras que las chavetas largas pueden ser de acero, goma, aluminio o materiales plásticos (o una combinación) en función de la aplicación. Los pernos, construídos siempre según diseño del cliente, están disponibles en una variedad de aceros diversos. La expansión del eje neumático expansible 640/PL se obtiene mediante un sistema de cámaras neumáticas alojadas en cavidades, debajo de cada chaveta larga. Cada cámara de aire ejerce una presión constante obteniendo el buen efecto centrante sobre el mandril que se traduce en un mejor bobinado del material respecto a sistemas expansibles tradicionales. Opcionalmente, las cámaras neumáticas pueden ser independientes entre sí, de manera que ante una eventual pérdida de presión en una de ellas, el blocaje de la bobina está garantizado. La sustitución de la cámara neumática es rápida y práctica al no comportar el desmontaje de los pernos. Basta una llave exagonal para realizar esta operación.
Las medidas standard disponibles para este modelo de eje neumático expansible 640/PL aparecen listadas a continuación.
Características:
- Diámetro de mandril: de 25 a 600 mm
- Longitud de tabla: hasta 9.000 mm
- Expansión: 8 mm sobre el diámetro
- Equilibrado: hasta 2200 rpm
- Presión de trabajo: mín. 5 bar (recomendado 6 bar)
