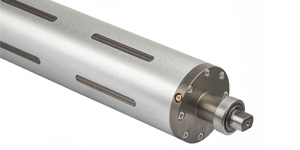

El eje expansible neumomecáncio de chavetas cortas modelo 638/PMK está particularmente indicado para el bobinado y desbobinado del material con mandriles. El cuerpo central (tabla) está disponible en acero y en aluminio, en función del peso de la bobina, mientras que las chavetas pueden ser de acero o recubiertas de goma en función del material de los mandriles y del par a transmitir. Los pernos, construídos siempre según diseño del cliente, están disponibles en una variedad de aceros diversos. La expansión se obtiene mediante uno o varios pistones neumáticos que, actuando sobre planos inclinados, provocan la expansión de las chavetas y al mismo tiempo obtienen el autocentrado del mandril. Opcionalmente el eje expansible neumomecáncio 638/PMK se puede expandir por un sistema de muelles, que garantiza la sujeción de la bobina incluso en el caso de pérdida de presión neumática en la red.
Las medidas standard disponibles para este modelo de eje expansible neumomecáncio 638/PMK aparecen listadas a continuación.
Características:
- Diámetro de mandril: de 70 a 500 mm
- Longitud de tabla: desde 800 hasta 4.000 mm
- Expansión: 10/12 mm sobre el diámetro
- Equilibrado: hasta 2200 rpm
- Presión de trabajo: mín. 5 bar (recomendado 6 bar)
