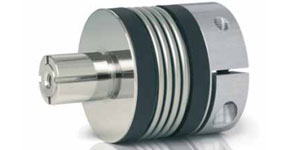

Los acoplamientos de fuelle son especialmente adecuados para la conexión directa entre dos ejes coaxiales. El fuelle metálico del Acoplamiento de fuelle BK7 define las características del acoplamiento y compensa la desalineación radial, axial y angular con fuerzas de reacción reducidas. La ausencia de juego, junto con la elevada rigidez torsional que ofrece el fuelle metálico garantiza un posicionamiento preciso de la carga conducida, y puede utilizarse en aplicaciones altamente dinámicas con elevado número de ciclos, así como también con velocidades de rotación extremas según el modelo (hasta 200.000rpm).
Características:
- Diseño: un cubo con pinza de sujeción integrada y en el otro extremo un eje expansible por medio de un elemento cónico. Este diseño compacto permite ahorrar espacio.
- Rango de temperatura desde -30ºC hasta +100ºC.
- Ausencia de juego gracias a la conexión por fricción.
- Estos acoplamientos no precisan de mantenimiento si no se exceden los valores técnicos.
- Material: Fuelle en acero inoxidable flexible, eje expansible en acero y cubo (ver tabla).
- Sobrecargas: breve sobrecarga hasta 1.5 veces el valor especificado.
- Velocidad máxima: 10.000 rpm (velocidades superiores disponibles con versiones equilibradas).
Especiales: bajo pedido es posible suministrar diseños a medida, tolerancias especiales, chaveteros, materiales distintos o versión ATEX.
