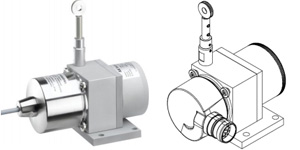

Captor cable CD060

Encoder de cable. Rango de medición: hasta 1.500mm
  • Descripción

Ofrecen una solución simple para medir la velocidad y posición lineales. Están compuestos de un cable flexible, un carrete con resorte, y un sensor rotativo (un encoder incremental, absoluto, o de salida analógica o potenciométrico). Este conjunto puede medir con precisión la posición lineal. Este tipo de sensores de alambre no necesitan un guiado preciso precisa y son ideales para entornos y aplicaciones con humedad, suciedad, o a la intemperie donde el rango de medición se realiza en ambientes hostiles, como son la aplicaciones para hierro, el acero y madera (aserraderos, carpinterías).

Los captores a cable también son conocidos en la industria como transductores de cable, potenciómetros de hilo, transductores cable, codificadores de cable.

  • Disponibles con desarrollo de cable en acero inoxidable de hasta 1500mm
  • Protección IP54 (posibilidad de IP65)
  • Velocidad lineal max.: 10m/s
  • Temperatura de trabajo: -20ºC a 80ºC

Versión salida analógica:

Disponible en versiones 0-10V, 4-20ma o 0-20mA.

Con potenciómetro en versiones de 1Kohm, 5Kohm y 10Kohm.

La resolución que se obtiene es casi infinita, dependiendo del sistema de medición de la señal analógica proporcionada por el sensor.

En versión absoluto, se suministra con nuestro modelo de encoder PHM5 o MHM5 absoluto multivuelta.

La resolución del sistema, dependerá del número de paso del encoder, por ejemplo: Con un desarrollo de tambor de 150mm y 8192 pasos de encoder en la vuelta, cada pulso del encoder equivalen a 0,0183mm (150/8192).

Al ser una solución de posicionamiento absoluto, ante una perdida de alimentación, el sistema siempre mantendrá el dato de la posición aunque haya sido desplazado.

En versión incremental, se suministra con nuestro modelo de encoder DHM5 o GHM5 incremental.

La resolución del sistema, dependerá del número de pasos del encoder, por ejemplo: Con un desarrollo de tambor de 150mm y 1500 pasos de encoder en la vuelta, el encoder dará un pulso cada 0,1mm.

OPCIONES:

  • AC = Anodizado completo
  • BR = Cepillo de limpieza de cable
  • CO = Extremo de cable con lengüeta de sujeción
  • CP = Extremo de cable con horquilla de sujeción
  • EM = Extremo de cable con clip de sujeción
  • EN = Cable de medición recubierto de polyamida
  • M4 = Sujeción del cable de medida mediante varilla roscada de métrica M4
  • TEV = Agujeros para evacuación de agua
