En un sistema de movimiento lineal, factores como la suavidad de desplazamiento, la lubricación, el ruido o la vida útil pueden ser tan importantes como la propia capacidad de carga. Para mejorar estos aspectos, THK desarrolló su tecnología de jaula de bolas, incorporada en guías lineales como la serie SSR.
Pero ¿qué diferencia existe respecto a una guía convencional y qué ventajas aporta en una máquina?
¿Cómo funciona la tecnología de jaula de bolas?
En una guía convencional, las bolas circulan en contacto unas con otras. Al desplazarse en sentidos opuestos en sus puntos de contacto, se produce fricción entre ellas.

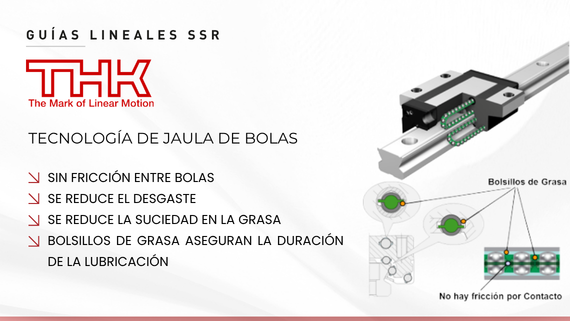

La tecnología de THK introduce unos espaciadores que mantienen separadas las bolas durante su circulación. De esta forma se evita el contacto directo bola-bola y se reduce la fricción interna.
Además, los espacios existentes entre las bolas actúan como pequeños depósitos de lubricante, ayudando a mantener una película de aceite sobre los elementos rodantes.
Esta diferencia aparentemente sencilla tiene importantes consecuencias sobre el comportamiento de la guía.
¿Cómo puede reducir las necesidades de mantenimiento?
Al eliminarse el rozamiento directo entre bolas, disminuyen tanto el desgaste, la temperatura interna del patín, como la degradación y contaminación de la grasa.
Los ensayos mostrados por THK ilustran el potencial de esta tecnología para prolongar considerablemente los intervalos de lubricación. En uno de ellos, una guía con jaula de bolas recorrió 30.000 km partiendo únicamente de la lubricación inicial y, tras la prueba, todavía presentaba suficiente grasa y no mostraba daños.
Las condiciones reales de cada máquina determinan siempre los intervalos efectivos de mantenimiento, pero esta capacidad puede resultar especialmente interesante en equipos donde relubricar las guías supone detener la producción o acceder a zonas de difícil acceso.
¿La jaula de bolas mejora la suavidad de movimiento?
Sí. La separación de los elementos rodantes también permite obtener una resistencia al desplazamiento mucho más estable.

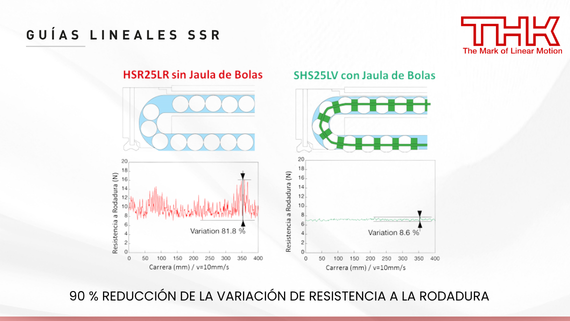

En las pruebas comparativas de THK, la tecnología de jaula de bolas redujo aproximadamente un 90 % la variación de la resistencia a la rodadura frente a una configuración convencional analizada.
Un desplazamiento más uniforme resulta especialmente interesante en máquinas que requieren movimientos suaves, repetitivos y controlados.
¿Qué ocurre con el ruido y la generación de partículas?
El contacto metal-metal entre bolas es también una fuente de ruido y desgaste. Al mantenerlas separadas, la jaula permite conseguir un funcionamiento más silencioso.

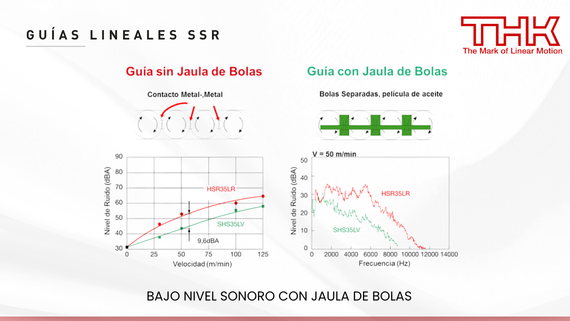

Los ensayos de THK muestran diferencias de hasta 9,6 dBA entre las configuraciones comparadas.
Por el mismo principio, al reducirse el contacto y el desgaste entre bolas también disminuye considerablemente la generación de partículas, una ventaja relevante en aplicaciones donde la limpieza del entorno constituye un requisito importante. La tecnología de jaula se ha usado en sala blanca hasta ISO clase 3.
Otras ventajas del producto SSR

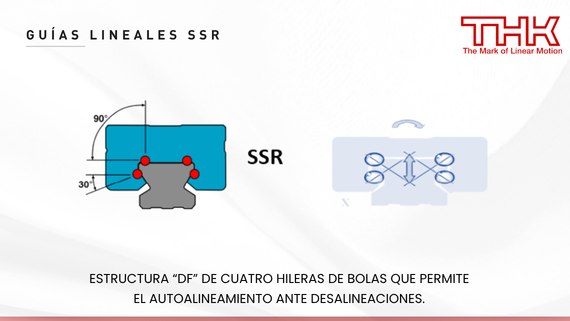

SSR es una guía con muy elevada capacidad de autoalineamiento por lo que permite error de montaje en su instalación, no necesita mecanizado de la superficie donde se va instalar y puede ser instalado en estructuras con deformaciones sin tener un elevado impacto en la vida del producto. Esta capacidad de autoalineamiento se debe a que es un sistema con 4 hileras de bolas posicionadas en “X” conocido como estructura en “DF” que permite a la bola deformar ante desalineaciones o deformaciones de la bancada.
Además el SSR al tener las bolas a 90º tiene muy baja resistencia a la rodadura.
THK SSR: eficiencia más allá de la capacidad de carga
La selección de una guía lineal no debería basarse exclusivamente en su capacidad de carga. Mantenimiento, suavidad, ruido, generación de partículas y vida de servicio también condicionan el rendimiento global de una máquina.
La tecnología de jaula de bolas de THK, incorporada en la serie SSR, actúa precisamente sobre estos factores, ofreciendo una solución especialmente interesante cuando se busca un movimiento lineal suave y fiable con menores necesidades de mantenimiento.
En Herrekor podemos ayudarle a estudiar las condiciones de trabajo de su aplicación y seleccionar la configuración de guiado lineal THK más adecuada para su máquina.
