El correcto dimensionamiento de un motor eléctrico es una de las fases más críticas en el diseño de maquinaria industrial. Subestimar la potencia o el par puede comprometer toda la línea de producción, mientras que un sobredimensionamiento implica desperdicio energético y un aumento innecesario de costes. La elección del motor adecuado, ya sea de tecnología paso a paso o motor servo brushless, depende de parámetros mecánicos, eléctricos y funcionales que determinan la eficiencia y fiabilidad del sistema de automatización.
ÍNDICE
1. Importancia del correcto dimensionamiento del motor
Dimensionar un motor eléctrico no consiste únicamente en definir la potencia nominal: se trata de encontrar el equilibrio adecuado entre eficiencia, vida útil y prestaciones. Un motor subdimensionado puede sobrecalentarse, generar vibraciones y reducir la vida útil del sistema mecánico y no cumplir con el ciclo requerido; por el contrario, un motor sobredimensionado incrementa el consumo energético y complica la gestión térmica. En aplicaciones industriales donde la precisión y la repetibilidad son esenciales, el equilibrio entre par, inercia y control electrónico resulta determinante.

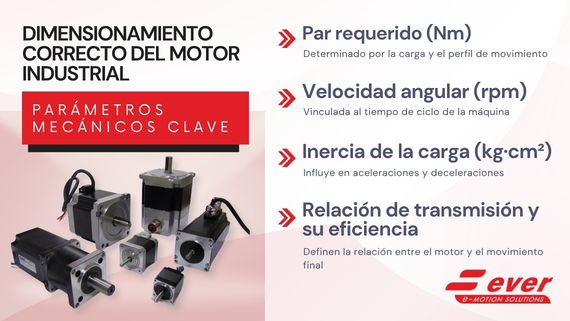

2. Parámetros clave para el cálculo
El dimensionamiento comienza definiendo los principales parámetros mecánicos:
- Par requerido (Nm): determinado por la carga y el perfil de movimiento.
- Velocidad angular (rpm): vinculada al tiempo de ciclo de la máquina.
- Inercia de la carga (kg·cm²): influye en aceleraciones y deceleraciones.
- Relación de transmisión y eficiencia: definen la relación entre el motor y el movimiento final y además ayudan a alcanzar un mayor par a las revoluciones necesarias y aumentar la inercia del motor.
También deben considerarse parámetros ambientales como la temperatura de trabajo, los niveles de vibración y el grado de protección IP del motor.
3. Análisis del par y de la carga de la aplicación
El motor debe proporcionar suficiente par continuo para mover la carga y par de pico para soportar las fases de aceleración. La curva par-velocidad permite verificar que el punto de trabajo se mantenga dentro de una zona segura de funcionamiento.
Tipos de carga:
- Cargas constantes: como transportadores o bombas, con demanda de par estable.
- Cargas variables: como robots o sistemas pick & place.
- Cargas inerciales: con aceleraciones y desaceleraciones rápidas.
Un análisis incorrecto del par puede provocar inestabilidad de movimiento, vibraciones y consumo excesivo de corriente.
4. Selección del tipo de motor: paso a paso, servo brushless
La elección del tipo de motor está directamente relacionada con las prestaciones requeridas:
Motor paso a paso: ideal para movimientos precisos a baja velocidad. Permite control directo de posición sin encoder, ya que si el motor está correctamente dimensionado, siempre realizará los movimientos en el ciclo requerido.
El motor paso a paso con encoder y controlador en lazo cerrado lo convierten en un servo para aplicaciones de alto par y rangos de velocidad discretos.
- Motor servo (BLDC): adecuado para altas velocidades y perfiles dinámicos. Ofrece par constante, bajo mantenimiento y elevada eficiencia.
Ever Motion Solutions ofrece todas estas tecnologías, permitiendo seleccionar la configuración más eficiente según el ciclo de trabajo.
5. Influencia de la velocidad y la aceleración
La velocidad nominal y las aceleraciones requeridas afectan directamente a la elección tanto del motor como del driver. Un motor con alto par de pico permite arranques rápidos, pero puede generar oscilaciones si no se controla correctamente. En sistemas servo, los encoders de alta resolución permiten un control fino del perfil de movimiento y una respuesta dinámica precisa incluso en ciclos muy cortos.
6. Evaluación de potencia y eficiencia
La potencia requerida se calcula mediante:
P (W) = (T × ω) / 9,55
donde:
- T es el par en Nm.
- ω es la velocidad en rpm.
La eficiencia del motor (η) influye en el dimensionamiento de la alimentación y del driver. Los motores servo alcanzan eficiencias superiores al 90 %, mientras que los motores paso a paso suelen presentar menor eficiencia pero mayor par a baja velocidad. Un correcto dimensionamiento también considera pérdidas por fricción, transmisiones y tolerancias mecánicas.
7. Efectos de la oscilación de par y de la respuesta dinámica
La oscilación de par —variación periódica del par— puede reducir la precisión de movimiento en sistemas de alta resolución. Es importante seleccionar motores y drivers que minimicen este efecto mediante:
- Control vectorial (FOC).
- Conmutación sinusoidal.
- Feedback mediante encoders de alta resolución.
Ever Motion Solutions integra estas tecnologías en sus motores servo y drivers programables, garantizando un par constante y suave incluso bajo cargas variables.
8. Dimensionamiento térmico y disipación de calor
Durante el funcionamiento, parte de la energía eléctrica se transforma en calor. Si no se disipa correctamente, puede dañar bobinados y rodamientos. Por ello es necesario:
- Verificar la temperatura ambiente de trabajo.
- Garantizar ventilación o refrigeración adecuadas.
- Utilizar motores de alto IP solo cuando sea realmente necesario, evitando sobrecalentamientos debidos a un exceso de estanqueidad.

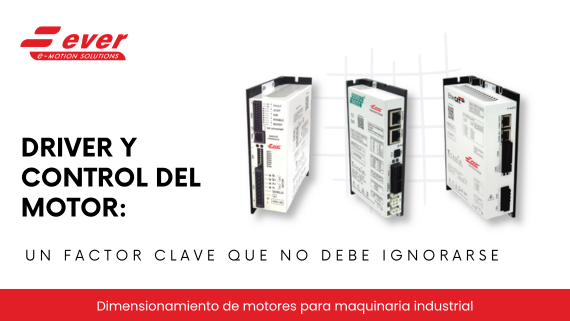

9. Driver y control del motor: un factor clave que no debe ignorarse
El driver es una parte integral del dimensionamiento. El par efectivo del sistema depende de la capacidad del driver para suministrar corriente estable y regular con precisión el perfil de movimiento.
Ever Motion Solutions fabrica drivers para todas sus tecnologías de motores. Desde los sencillos drivers de pulsos y dirección de los motores paso a paso, pasando por los sofisticados drivers en lazo cerrado para motores paso a paso (servostepper), hasta los drivers específicos para servos brushless DC o AC. En cuanto a comunicaciones industriales, dispone de opciones Fieldbus como CANopen, Modbus RTU, EtherCAT, Profinet, Ethernet/IP, Powerlink y Modbus TCP/IP, así como versiones programables compatibles con PLC.
10. Ejemplo práctico de dimensionamiento
Supongamos que necesitamos dimensionar un motor para una mesa rotativa con:
- Carga: 1 kg.
- Radio: 0,05 m.
- Aceleración: 50 rad/s².
El par requerido será:
T = J × α = (m × r²) × α = (1 × 0,05²) × 50 = 2,5 Nm
Si la velocidad máxima es 600 rpm, la potencia necesaria será:
P = (2,5 × 600) / 9,55 ≈ 157 W
Debe añadirse un margen de seguridad del 20–30 % para compensar fricción y pérdidas. El motor seleccionado debería tener, por tanto, un par nominal cercano a 3 Nm y una potencia aproximada de 200 W.
11. Soluciones de control de movimiento de Ever Motion Solutions
- Motores híbridos paso a paso de 2 y 3 fases, disponibles también con freno, encoder o reductor.
- Motores servo AC y DC con alta densidad de par y baja ondulación de par, también disponibles con freno, encoder o reductor.
- Drivers programables y bus de campo para sistemas automatizados complejos.
- Motores con electrónica integrada, ideales para soluciones compactas y modulares.
Cada producto cuenta con el soporte de un equipo técnico especializado que ayuda al cliente a definir los parámetros de dimensionamiento y validar el proyecto.
12. Hacia un dimensionamiento más inteligente y automatizado
El correcto dimensionamiento de un motor eléctrico es un factor clave para garantizar la eficiencia, fiabilidad y durabilidad de la máquina. La combinación de análisis mecánico, simulación electrónica y validación en condiciones reales permite diseñar sistemas de movimiento cada vez más precisos y eficientes.
Con la evolución de las tecnologías de control digital y de la Industria 4.0, el dimensionamiento avanza hacia mayores niveles de automatización, mediante software capaz de adaptar en tiempo real los parámetros del motor al perfil de movimiento requerido.
