En los procesos de desbobinado y rebobinado de materiales, la fiabilidad del sistema de sujeción de la bobina es un factor crítico para garantizar la calidad del producto final, la estabilidad de la banda y la productividad de la línea.
Una sujeción deficiente puede provocar deslizamientos, vibraciones, variaciones de tensión o defectos en el bobinado, afectando directamente al rendimiento del proceso.
En este contexto, los cabezales expansibles neumáticos se han consolidado como una solución técnica imprescindible en sectores como el converting, el packaging, la impresión o la laminación. Entre ellos, el modelo 740PL de SVECOM destaca por su robustez, precisión y, especialmente, por su capacidad de adaptación a las necesidades específicas de cada aplicación.
¿Qué es un cabezal expansible neumático y cómo funciona?
Un cabezal expansible neumático es un dispositivo diseñado para fijar la bobina desde su interior (mandril) mediante un sistema de expansión accionado por aire comprimido.
Su funcionamiento se basa en la generación de una fuerza radial uniforme, que garantiza:
- Centrado preciso de la bobina
- Transmisión eficiente del par
- Eliminación de deslizamientos
- Estabilidad de la banda durante el proceso

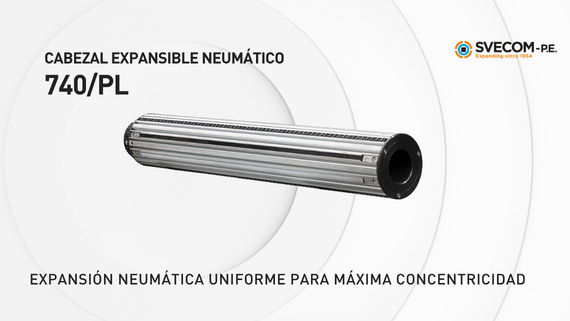

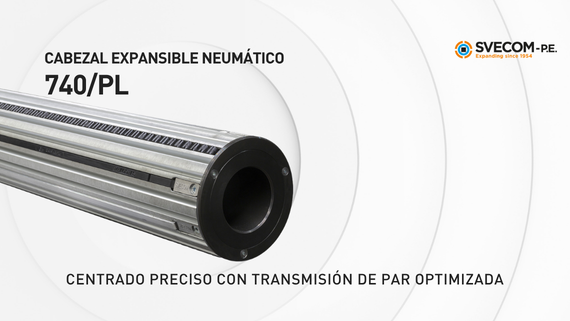

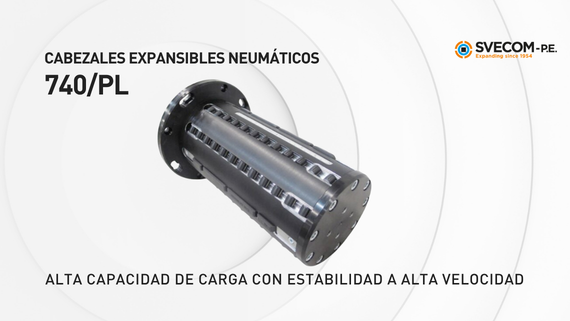

En el caso del modelo 740PL, la expansión se realiza mediante cámaras de aire que actúan sobre chavetas largas expansibles, generando una presión homogénea sobre todo el perímetro del mandril. Este contacto uniforme es clave para asegurar concentricidad y estabilidad incluso en aplicaciones de alta velocidad.
La solución ideal para adaptar el diámetro de mandril en su máquina
Una de las situaciones más habituales en planta es trabajar con máquinas configuradas para un diámetro de mandril determinado y recibir material bobinado en otro distinto, o tener que adaptar el proceso a nuevos requisitos de cliente.
Este tipo de cambios, especialmente en líneas donde se trabajan múltiples bobinas sobre un mismo eje, puede generar ineficiencias o incluso limitar la capacidad productiva.
El cabezal expansible 740PL permite resolver este problema de forma rápida y eficaz, adaptando el diámetro de trabajo sin necesidad de modificar la máquina.
Además, garantiza un centrado perfecto de la bobina, condición imprescindible en procesos exigentes donde la estabilidad de la banda es crítica.
Su diseño permite trabajar con distintos tipos de mandril (cartón, PVC, aluminio o acero) y adaptarse a múltiples configuraciones de máquina.
Características técnicas destacadas:
- Sistema de expansión mediante múltiples cámaras de aire
- Chavetas largas expansibles configurables
- Fabricación en materiales de alta resistencia (acero, aluminio, goma técnica)
- Montaje en voladizo o sobre eje pasante
- Presión de trabajo optimizada (≥ 5 bar)
- Posibilidad de configuración según número de chavetas
Ventajas clave del cabezal expansible 740PL
1. Centrado perfecto y máxima estabilidad
El contacto uniforme en el interior del mandril elimina excentricidades, reduciendo vibraciones y mejorando la calidad del bobinado.
Esto se traduce en:
- Mayor control de tensión
- Reducción de defectos
- Estabilidad a altas velocidades
2. Adaptabilidad total a cada aplicación
Una de las grandes fortalezas del modelo 740PL es su diseño totalmente configurable.
En Herrekor desarrollamos soluciones adaptadas a:
- Diámetro interior del eje de la máquina
- Tipo y estado del mandril
- Par y carga de trabajo
- Condiciones específicas del proceso
Esto permite optimizar el rendimiento sin necesidad de rediseñar la instalación existente.
3. Mejora operativa y reducción del esfuerzo del operario
El sistema neumático permite una expansión y retracción rápida, reduciendo los tiempos de cambio de bobina.
Además, el cabezal puede incorporar rodillos de extracción, especialmente indicados para bobinas de gran peso, que aportan:
- Reducción del esfuerzo físico
- Mayor seguridad en la manipulación
- Agilidad en el cambio de bobinas
4. Alta capacidad de carga y transmisión de par
El diseño del 740PL permite trabajar con elevados niveles de carga y par, tanto en mandriles de cartón como metálicos, garantizando un funcionamiento fiable incluso en condiciones exigentes.
5. Fiabilidad y larga vida útil
Gracias a la calidad de sus componentes y a su diseño robusto, el sistema ofrece:
- Alta resistencia al desgaste
- Mantenimiento reducido
- Larga vida útil
Una solución especialmente indicada para entornos de producción intensiva.
Aplicaciones del cabezal expansible 740PL
El modelo 740PL se emplea ampliamente en aplicaciones de manejo de bobinas en sectores como:
- Industria del converting
- Producción de film plástico
- Papel y cartón
- Packaging flexible
- Impresión y laminación
En todos ellos, garantiza un proceso estable, preciso y eficiente.
Conclusión: eficiencia, precisión y adaptación a su proceso
En un entorno industrial donde la eficiencia y la calidad son determinantes, disponer de un sistema de sujeción fiable y adaptable marca la diferencia.
El cabezal expansible 740PL de SVECOM combina:
- Precisión de centrado
- Adaptabilidad total
- Facilidad de uso
- Fiabilidad operativa
En Herrekor, aplicamos nuestra experiencia para seleccionar y configurar la solución más adecuada para cada cliente, asegurando el máximo rendimiento en su proceso.
¿Necesita adaptar su sistema de sujeción de bobinas?
Cada aplicación es única. Por eso, nuestro equipo técnico le asesorará para definir la mejor solución en función de:
- Su máquina
- El tipo de material
- Las condiciones de trabajo
Consúltenos su aplicación y le propondremos la configuración óptima para su proceso.
