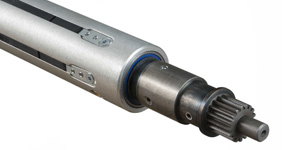

Eje expansible 641/PR

Eje neumático de chaveta larga con cuerpo rotativo
  • Descripción

El eje neumático expansible de chaveta larga con cuerpo rotativo modelo 641/PR está particularmente indicado para el bobinado por contacto periférico de material plástico. Puede utilizarse con todo tipo de mandriles y para el bobinado de bobinas múltiples. El cuerpo central (tabla) está disponible en acero o en aleación ligera, mientras que las chavetas largas suelen ser de goma para una sujeción perfecta del mandril. Los pernos, construídos siempre según diseño del cliente, están disponibles en una variedad de aceros diversos. La tabla está montada con rodamientos sobre un eje central que une los dos pernos, rotando ambos simultáneamente y garantizando un bobinado uniforme. La expansión del eje neumático expansible 641/PR se obtiene mediante un sistema de cámaras neumáticas alojadas en cavidades, debajo de cada chaveta larga. Cada cámara de aire ejerce una presión constante obteniendo un buen efecto centrante sobre el mandril que se traduce en un mejor bobinado del material respecto a sistemas expansibles tradicionales. La sustitución de la cámara neumática es rápida y práctica al no comportar el desmontaje de los pernos. Basta una llave exagonal para realizar esta operación.

Las medidas standard disponibles para este modelo de eje neumático expansible 641/PR aparecen listadas a continuación.

Características:

  • Diámetro de mandril: desde 50 hasta 600 mm
  • Longitud de tabla: hasta 9.000 mm
  • Expansión: 8 mm sobre el diámetro
