Correas dentadas LINEAR BELT

MECTROL

Correas dentadas LINEAR BELT

Correas de poliuretano con cables de acero abiertas o cerradas con empalme
  • Descripción

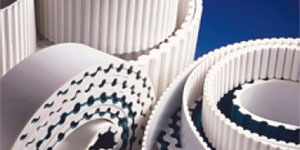

Las correas dentadas LINEAR BELT se fabrican en poliuretano con cables de tracción de acero o aramida.

Disponibles en los siguientes pasos: T2,5 - T5 - T10 - T20 - AT3 - AT5 - AT10 - AT20 - 3M - 5M - 8M - 14M - S5M - S8M - MXL - XL - L - H - XH.

También pueden suministrarse con recubrimiento de tejido de poliamida en los dientes y/o lomo de la correa obteniendo así un menor rozamiento.

Por sus características son ideales para aplicaciones de posicionamiento lineal y transporte.

  • Otros datos
Tipos standard: Disponibles a metros o cerradas con empalme a cualquier medida.

HF= Cables de alta flexibilidad y resistencia.
ATL= Cables de mayor grosor para aplicaciones de posicionamiento lineal.
WH y WHT10= Correas anchas para aplicaciones de transporte sincronizado.

Grupo Tipo Paso Grosor Ancho
máximo
Longitud
rollo
Diám.
mínimo
poleas
Nº mínimo
dientes
poleas
Diámetro
mínimo en
contraflexión
Métrico T5 5mm 2,2mm 100mm 60/100m 16mm 10 30mm
T10 10mm 4,5mm 150mm 60/100m 51mm 16 80mm
T10HF 10mm 4,5mm 150mm 60/100m 38mm 12 60mm
WT10 10mm 4,5mm 450mm 60m 51mm 16 80mm
T20 20mm 8mm 150mm 30/50m 95mm 15 120mm
Grupo Tipo Paso Grosor Ancho
máximo
Longitud
rollo
Diám.
mínimo
poleas
Nº mínimo
dientes
poleas
Diámetro
mínimo en
contraflexión
Métrico
AT
AT5 5mm 2,7mm 100mm 60/100m 19mm 12 60mm
AT10 10mm 4,5mm 150mm 60/100m 57mm 18 120mm
AT20 20mm 8mm 150mm 30/50m 114mm 18 180mm
ATL5 5mm 2,7mm 50mm 60/100m 16mm 10 60mm
ATL10 10mm 4,5mm 150mm 60/100m 79mm 25 150mm
ATL10HF 10mm 4,5mm 100mm 60/100m 63mm 20 200mm
ATL20 20mm 8mm 150mm 30/50m 191mm 30 60mm
Grupo Tipo Paso Grosor Ancho
máximo
Longitud
rollo
Diám.
mínimo
poleas
Nº mínimo
dientes
poleas
Diámetro
mínimo en
contraflexión

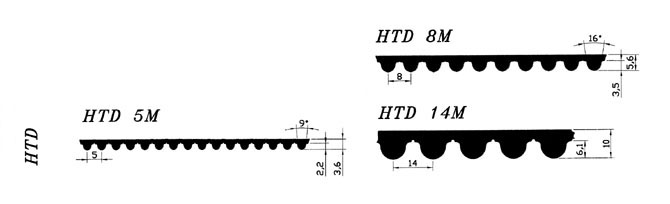

HTD HTD 5M 5mm 3,6mm 50mm 60/100m 16mm 10 120mm
HTD 8M 8mm 5,6mm 100mm 60/100m 41mm 16 150mm
HTD 14M 14mm 10mm 170mm 60/100m 125mm 28 60mm
Grupo Tipo Paso Grosor Ancho
máximo
Longitud
rollo
Diám.
mínimo
poleas
Nº mínimo
dientes
poleas
Diámetro
mínimo en
contraflexión

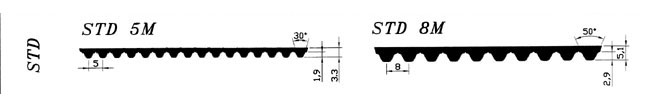

STD STD 5M 5mm 3,3mm 50mm 60/100m 16mm 10 120mm
STD 8M 8mm 5,1mm 100mm 60/100m 41mm 16 30mm
Grupo Tipo Paso Grosor Ancho
máximo
Longitud
rollo
Diám.
mínimo
poleas
Nº mínimo
dientes
poleas
Diámetro
mínimo en
contraflexión

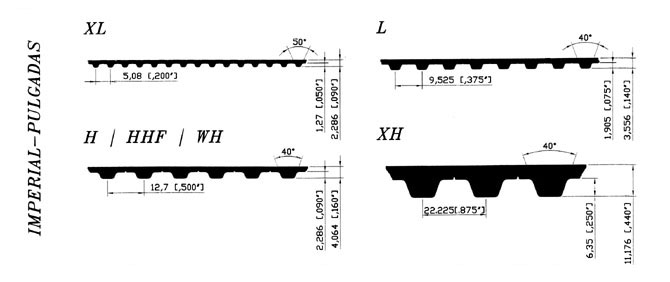

Imperial
Pulgadas
XL 1/5"
5,08mm
0,9"
2,29mm
4"
101,6mm
200 Pies
60,96m
16mm 10 60mm
L 3/8"
9,525mm
0,14"
3,56mm
4"
101,6mm
200 Pies
60,96m
30mm 10 80mm
H 1/2"
12,7mm
0,16"
4,06mm
6"
152,4mm
200 Pies
60,96m
56mm 14 60mm
HHF 1/2"
12,7mm
0,16"
4,06mm
6"
152,4mm
200 Pies
60,96m
48mm 12 60mm
WH 1/2"
12,7mm
0,16"
4,06mm
18"
457,2mm
200 Pies
60,96m
56mm 14 80mm
XH 7/8"
22,225mm
0,14"
3,56mm
6"
152,4mm
200 Pies
60,96m
127mm 18 150mm
