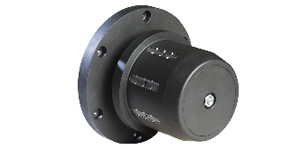

Cabezal 714/AD

Cabezal expansible mecánico mediante empuje axial
  • Descripción

El cabezal expansible mecánico modelo 714/AD está recomendado para el bobinado y desbobinado donde se requiera un perfecto centrado del mandril. Admite cargas elevadas y altas velocidades de trabajo, en combinación con un par de transmisión adecuado a las características de la máquina. El cuerpo del cabezal expansible 714/AD es de acero, mientras que los elementos expansibles (chavetas, o tejas, según la aplicación) son de acero, o de acero con superficie recubierta de goma. El montaje a la máquina se construye según diseño del cliente. La expansión se obtiene mediante el empuje lateral de los brazos móviles de la máquina que, actuando sobre unos planos inclinados, provocan la expansión de los elementos expansibles. Mediante muelles de retorno se consigue la retracción de los elementos expansibles en el momento de apertura de los brazos móviles. En el caso de utilizar varios diámetros de mandril, está prevista la posibilidad de suministrar adaptadores (mayoraciones) intercambiables que se montan sobre el cabezal montado en máquina.

Las dimensiones standard disponibles para este modelo del cabezal expansible 714/AD son las que figuran a continuación.

Características:

  • Diámetro de mandril: de 70 a 600 mm
  • Longitud del cabezal: 210 mm
  • Expansión: 10/12 mm sobre el diámetro
