Extractor modelo 200

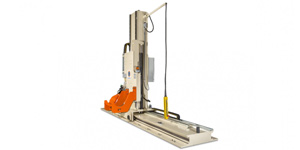

Extractor de ejes de columna simple
  • Descripción

El extractor de ejes de columna simple modelo 200 ha sido diseñado para extraer ejes expansibles de una bobina de material enrrollado y para volver a insertarlo en los núcleos de cartón adecuadamente preparados por el operario.

Consiste en una base provista de guías longitudinales con cremallera y un bastidor en el que un carro corre accionado por un motor hidráulico Sobre este se instala una torre vertical, en la que un carro adicional se desliza sobre guías lineales.

Este segundo carro se suministra con un equipo que, bloqueando el extremo del eje por medio de un gato hidráulico controlado por una unidad de control, es capaz de levantar el eje expansible a una cierta altura siguiendo las guías de la torre.

El mando de las diversas operaciones se lleva a cabo a través de un control colgante o panel pulsador automático.

Opcional:

  • PLC
  • Entrada de la base
  • Panel de control
  • Extracción semiautomática (diseñada por el área de seguridad)

Características:

  • Extracción manual

Información técnica:

  • PESO MÁXIMO DEL EJE: 1800 Kg
  • LONGITUD MÁXIMA DEL EJE: 6000 mm
  • ALTURA DE EXTRACCION: desde 260 hasta 1600 mm

Los datos técnicos del extractor de ejes de columna simple modelo 200 son meramente indicativos. Póngase en contacto con nosotros para solicitudes personalizadas.
