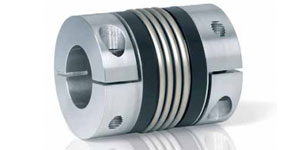

Acoplamiento de fuelle BK2

Acoplamiento serie precisión de fuelle metálico con fijación por pinza de sujeción integrada
  • Descripción

Los acoplamientos de fuelle BK2 son especialmente adecuados para la conexión directa entre dos ejes coaxiales. El fuelle metálico define las características del acoplamiento y compensa la desalineación radial, axial y angular con fuerzas de reacción reducidas. La ausencia de juego, junto con la elevada rigidez torsional que ofrece el fuelle metálico garantiza un posicionamiento preciso de la carga conducida, y puede utilizarse en aplicaciones altamente dinámicas con elevado número de ciclos.

Características:

  • Diseño: pinza de sujeción con un único tornillo radial ISO 4762 por cubo. El equilibrado de los cubos se obtiene gracias a los orificios practicados en la cara interior.
  • Rango de temperatura desde -30ºC hasta +100ºC.
  • Ausencia de juego gracias a la conexión por fricción.
  • Estos acoplamientos no precisan de mantenimiento si no se exceden los valores técnicos.
  • Material: Fuelle en acero inoxidable flexible y cubo según ficha técnica.
  • Sobrecargas: breve sobrecarga hasta 1.5 veces el valor especificado.
  • Velocidad máxima: 10.000 rpm (velocidades superiores disponibles con versiones equilibradas).

Especiales: bajo pedido es posible suministrar diseños a medida, tolerancias especiales, chaveteros, materiales distintos o versión ATEX.
