Acoplamiento de fuelle BK8

Acoplamiento serie precisión de fuelle metálico para montaje por brida ISO. Reductores con salida brida ISO
  • Descripción

Los acoplamientos de fuelle son especialmente adecuados para la conexión directa entre dos componentes coaxiales. El fuelle metálico del Acoplamiento de fuelle BK8 define las características del acoplamiento y compensa la desalineación radial, axial y angular con fuerzas de reacción reducidas. La ausencia de juego, junto con la elevada rigidez torsional que ofrece el fuelle metálico garantiza un posicionamiento preciso de la carga conducida, y puede utilizarse en aplicaciones altamente dinámicas con elevado número de ciclos.

Características:

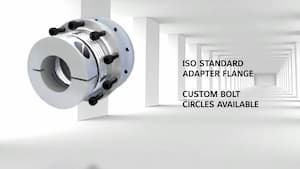

  • Diseño: un cubo con pinza integrada de un solo tornillo, y el otro extremo con una brida de conexión y una brida adaptadora separada. Esto permite que sea apropiado para instalaciones con restricciones de espacio.
  • Rango de temperatura desde -30ºC hasta +100ºC
  • Ausencia de juego gracias a la conexión por fricción
  • Estos acoplamientos no precisan de mantenimiento si no se exceden los valores técnicos.
  • Material: Fuelle en acero inoxidable flexible y cubos en aluminio (tamaños 300 y 1500 en acero), brida intermedia en acero.
  • Velocidad máxima: 10.000 rpm

Especiales: bajo pedido es posible suministrar diseños a medida, tolerancias especiales, chaveteros, materiales distintos o versión ATEX.
