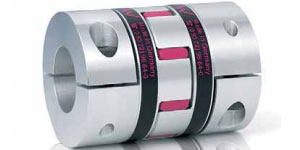

Acoplamiento de estrella EK2

Acoplamiento serie precisión de estrella con fijación por pinza de sujeción integrada. Elevada concentricidad. Para 0,5 Nm a 2.150 Nm
  • Descripción

Los acoplamientos de estrella EK2 (flector) tienen en esta su componente clave que es un elemento de elastómero insertado entre dos cubos. Este flector es el corazón del acoplamiento. Transmite el par sin ofrecer juego, compensando las desalineaciones axiales, radiales y angulares de los ejes a conectar. Una selección correcta del tamaño y la dureza del flector optimizan por completo la transmisión y proporciona características importantes como la amortiguación de vibraciones, rigidez torsional y estabilidad térmica. La conductividad eléctrica también es una característica importante de la versión especial con certificación ATEX, proporcionando una salida para cargas electrostáticas, y eliminando la posibilidad de chispazos cuando se aplica en ambientes explosivos. La precarga del flector asegura una transmisión sin juego, y la mecanización de precisión de los cubos garantiza su concentricidad. El efecto amortiguador del flector puede tener un resultado positivo en la vida de los equipos conectados, especialmente en caso de vibración, cargas pulsantes y sistema altamente dinámicos.

Características del acoplamiento de estrella EK2:

  • Diseño: Dos cubos de acoplamiento mecanizados concéntricamente con tetones curvados.
  • Tolerancia: de 0,01 mm a 0,05 mm entre eje y cubo.
  • Material:
    • Cubo: hasta tamaño 450 aluminio de alta resistencia, desde tamaño 800 acero.
    • Estrella: polímero moldeado con precisión, resistente al desgaste y térmicamente estable.
  • Velocidad: Ver tabla en ficha técnica. Disponible equilibrado ISO 2.5.
  • Propiedades del acoplamiento de estrella modelo EK2:
    • Fácil montaje.
    • Cubos mecanizados concéntricamente.
    • Amortiguación de vibraciones.
    • Aislamiento eléctrico.
    • Diseño de ajuste a presión.
    • Sin juego.

Especiales: bajo pedido es posible suministrar diseños a medida, tolerancias especiales, chaveteros, materiales distintos o versión ATEX.
