Soporte antivibratorio Genflex B y HD

CHRISTIE & GREY

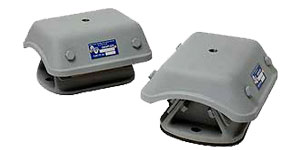

Soporte antivibratorio Genflex B y HD

Para aplicaciones industriales, marinas y móviles
  • Descripción

Los soportes antivibratorio Genflex emplean el diseño de eficacia probada del elemento de caucho inclinado para lograr una deflexión mucho mayor en comparación con el caucho simple en dispositivos de compresión y, por lo tanto, una absorción superior de las vibraciones de frecuencia baja.

El diseño de caucho puro ofrece un rendimiento excelente en el espectro audible.

El caucho natural también ofrece una amortiguación inherente que controla el movimiento transitorio que se produce en el momento del arranque y la parada de las máquinas, así como en situaciones de fallo.

Para aplicaciones marinas y móviles, está disponible un amortiguador combinado contra sobrecargas y rebotes en las variantes de deflexión media y alta.

Características:

  • Los elementos rectangulares con unión de metal y caucho natural de primer grado están inclinados para alcanzar la carga y deflexión máximas mediante una combinación de compresión y esfuerzo cortante
  • Piezas de hierro fundido nodular de alta resistencia con la denominación BS EN 1563 EN-GJS-400/15
  • Los elementos de caucho están eficazmente protegidos frente a la contaminación por petróleo gracias al diseño de faldón prolongado de la pieza fundida superior
  • Dos ejes con rigidez horizontal diferente optimizan las características del sistema y la absorción de las vibraciones mediante una orientación meticulosa

Aplicaciones Típicas:

  • Motores de propulsión marina
  • Conjuntos de generación diésel
  • Entornos de pruebas de motores
  • Engranajes de motores de elevación
  • Refrigeradores y torres de refrigeración
  • Ventiladores grandes y unidades de tratamiento de aire
  • Bombas y compresores
  • Cribas vibratorias y tolvas

Notas de Aplicación:

  • Todos los valores presentan una rigidez nominal sujeta a una variación de ±20 % en el ensamblaje final
  • La rigidez dinámica puede variar con la frecuencia
  • Los valores indicados son adecuados para calcular características de frecuencia baja por debajo de
  • Las características óptimas de la rigidez del sistema pueden obtenerse mediante la orientación meticulosa de los aisladores individuales
  • Está disponible una placa base opcional para facilitar la instalación en calzos de resina. Recomendamos usar pernos de sujeción altamente resistentes de grado 8.8 o superior
  • Todas las conexiones a y desde la máquina aislada deben tener longitudes flexibles, no solo para evitar la transmisión de vibraciones a través de las conexiones y dotar al sistema de libertad de movimiento, sino también para evitar posibles fallos de las conexiones
