Soporte antivibratorio Marinflex

CHRISTIE & GREY

Soporte antivibratorio Marinflex

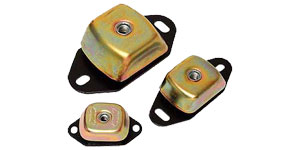

Soportes antivibratorio de caucho modelo Cushyfloat
  • Descripción

Una gama de aisladores de caucho compacto diseñada especialmente para aplicaciones marinas y móviles.

Marinflex Cushyfloat está disponible en tres tamaños y tres compuestos de caucho diferentes para cargas de entre 12 y 780 kg (el caucho de dureza solo está disponible en la variante para una carga máxima de 1.100 kg mediante pedido especial).

La empresa Lloyd's Register of Shipping ha otorgado la homologación de tipo general a este soporte acoplador.

CushyfloatTM es una marca registrada de Trelleborg®.

Características:

  • Los soportes antivibratorio Marinflex están formados por componentes de acero galvanizado
  • Los elementos elásticos son unidades con unión de metal y caucho natural de primer grado
  • Cargar los elementos de caucho en una combinación de compresión y esfuerzo cortante proporciona un equilibrio óptimo entre una capacidad de carga alta y una rigidez baja
  • Los elementos de caucho están alojados entre los metales de la base y la parte superior y protegidos por los mismos
  • Las formas de la parte superior y los elementos de caucho están diseñadas para aumentar la rigidez y controlar el movimiento en situaciones de sobrecarga
  • Las arandelas contra rebotes se incorporan para controlar el movimiento de los buques o vehículos. La relación de alta rigidez lateral/vertical de los elementos de caucho contribuye a controlar el movimiento y, en muchos casos, elimina la necesidad de retenciones laterales y terminales externas adicionales
  • Se trata de unidades compactas de poca altura ideales para usarse en condiciones de espacio limitado

Aplicaciones Típicas:

  • Armarios de mando
  • Bombas y motores hidráulicos
  • Compresores giratorios
  • Conjuntos de generadores y motores diésel de propulsión marina de tamaño reducido

Notas de Aplicación:

  • Tolerancia admitida de +2,6 mm en la altura libre "C"
  • Las características óptimas de la rigidez del sistema pueden obtenerse mediante la orientación meticulosa de los aisladores individuales
  • Está disponible una placa base opcional para facilitar la instalación en calzos de resina. Recomendamos usar pernos de sujeción altamente resistentes de grado 8.8 o superior
  • Todas las conexiones a y desde la máquina aislada deben tener longitudes flexibles, no solo para evitar la transmisión de vibraciones a través de las conexiones y dotar al sistema de libertad de movimiento, sino también para evitar posibles fallos de las conexiones
  • Otros datos
