Soporte antivibratorio CRM2 y CRM3

CHRISTIE & GREY

Soporte antivibratorio CRM2 y CRM3

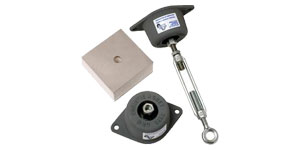

Soporte de goma encapsulada para suspensión y guiado de conductos de escape
  • Descripción

Un montaje universal cautivo de goma para el soporte, la suspensión, el anclaje y el guiado de tuberías y conductos, en particular los sistemas de escape a bordo del buque.

Diseñado específicamente para su uso en altas condiciones de temperatura ambiente, para el control de la vibración en toda la gama de frecuencias audibles.

Características:

  • Probado a 40 °C de temperatura con la armella a 400 °C (varilla y tensor de 300 mm instalado); dio como resultado un aumento de temperatura de solo en la superficie interna de caucho
  • La pieza insertada de caucho está disponible en cinco variantes
  • La pieza insertada de caucho proporciona una excelente atenuación de frecuencias altas
  • La unidad permanece cautiva y a prueba de fallos en caso de utilizarse como soporte acoplador o de suspensión
  • La unidad puede estar atornillada a la estructura o instalada de serie con una placa base que permite la fijación por soldadura
  • Una almohadilla termoaislante opcional de 100x100x19 mm de grosor está disponible para usarse junto con el soporte acoplador. Se trata de un material aislante rígido de baja conductividad térmica
  • Relación de alta rigidez transversal/axial ideal para su uso como "anclaje flexible"
  • Permite una desalineación angular de 15°
  • Está disponible una placa base opcional que puede soldarse a la estructura

Aplicaciones Típicas:

  • Sistemas de escape marinos
  • Sistemas de escape industriales
  • Canalización y dispositivos atenuadores
  • Maquinaria con rotación a alta velocidad
  • Soporte acoplador para el control de golpes en armarios estanterías de instrumentos
  • etc

Notas de Aplicación:

  • CRM2 consta de una fijación superior M12 y el CRM3, de una fijación superior M20
  • Tenga en cuenta que el conjunto de soporte de suspensión CRM2 y fijación M12 está restringido a compuestos de caucho de 35° y 45°
  • El soporte de suspensión se suministra de serie completo con una mordaza en el extremo
  • Está disponible un conjunto opcional de tensor/armella y varilla de 1 m de longitud
  • Recomendamos usar pernos de sujeción altamente resistentes de grado 8.8 o superior
  • Está disponible una placa base opcional de 15 mm de grosor; para solicitarla, indique el n.º de pieza 4149 en el pedido
